RP HP UHP DIA 200 Graphite Electrode pre oblúkové pece

Položka		Jednotka	Rp		HP		Uhp
			250-400	450-800	300-400	450-700	300-400	450-700
Elektrický odpor	Elektróda	μΩ.m	7.5-8.6	7.5-8.8	5.5-6.8	5.5-7.0	4.6-6.0	4.8-6.2

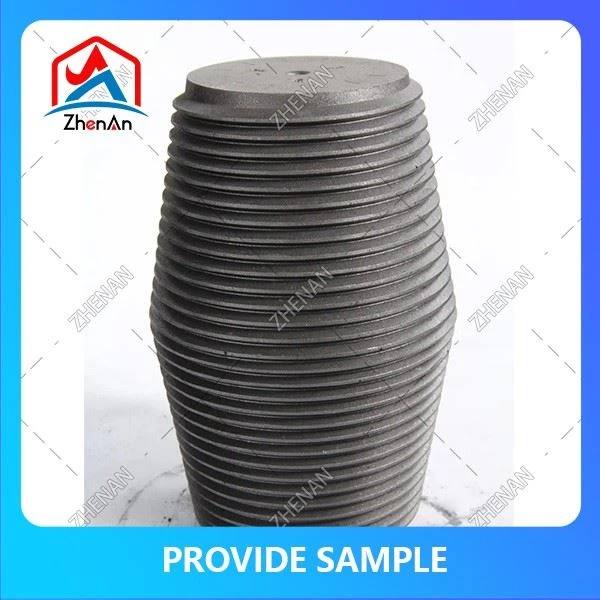

	Bradavka		4.5-5.5		4.0-5.0		3.5-4.5
Ohybová sila	Elektróda	MPA	Väčšie alebo rovné 8,0		Väčší alebo rovný 11.0		Väčší alebo rovný 11.0
	Bradavka		Väčší alebo rovný 15.0		Väčší alebo rovný 16.0		Väčší alebo rovný 18.0
Elastický modul	Elektróda	GPA	Menej ako 9,0		Menej ako alebo rovná 11,0		Menej ako alebo rovná 13,0
	Bradavka		Menej ako alebo rovná 13,0		Menej ako alebo rovná 14,0		Menej ako alebo rovná 15,0
Objemová hustota	Elektróda	G/CM3	1.55-1.65		1.63-1.73		1.65-1.75
	Bradavka		1.70-1.75		1.73-1.80		1.75-1.82
Popolček	Elektróda	%	Menej ako 0,3
	Bradavka
CTE (100-600) ° C	Elektróda	10-6/ºC	2.00-2.50		1.80-2.00		1.30-1.50
	Bradavka		1.50-1.80		1.50-1.80		1.20-1.40

Vitajte, že nás kontaktujte a získate ponuku.

E -mail: info@zaferroalloy.com

Pri obrábaní elektrického výboja (EDM) grafitové elektródy spôsobili revolúciu v produkcii komplexných kovových častí, od leteckých komponentov po lekárske implantáty. Na rozdiel od medených elektród ponúka Graphite jedinečné výhody, vďaka ktorým je materiál voľby pre vysoké - presnosť, High - účinnosť EDM operácií.

EDM pracuje tým, že generuje iskry medzi elektródou a obrobkom, erodujúcim materiálom, aby sa dosiahol požadovaný tvar. Grapit tu vyniká kvôli vysokej elektrickej vodivosti, nízkemu bodu topenia (~ 3 600 stupňov) a odporu voči tepelnému šoku. Na rozdiel od medi, ktorá zjemňuje pri vysokých teplotách, grafit udržuje štrukturálnu integritu počas intenzívneho iskovania, čo umožňuje rýchlejšie rýchlosti odstraňovania materiálu. Napríklad grafitové elektródy môžu rezať tvrdenú oceľ 2–3x rýchlejšie ako meď.

Ďalšou kľúčovou výhodou je machinabilita. Graphit je krehký, ale ľahko tvarovateľný s konvenčnými nástrojmi (napr. Diamond - potiahnuté nožnice), čo umožňuje zložité geometrie - dokonca aj mikro {{}} do 5 μm. To je v kontraste s meďou, ktorá si vyžaduje drahé mletie CNC pre jemné funkcie. Okrem toho, nízke náklady na materiál grafitu (v porovnaní s meďou) a minimálne spracovanie - (žiadne Burrs, minimálne deburing) znižujú celkové výrobné náklady.

Aplikácie spočívajú v odvetviach: V forme - Vytváranie grafitových elektród vytvára komplexné dutiny pre plastové vstrekovacie formy; V leteckom priestranstve strojovia turbíny s tesnými toleranciami. Posledné pokroky, ako napríklad Ultra - Fine - Grain Grapit (veľkosť častíc <5 μm), rozšírili svoje použitie na mikro {- EDM, kde je presnosť prvoradá. Ako sa vyvíja technológia EDM, grafitové elektródy naďalej stanovujú štandard pre všestrannosť a náklady - efektívnosť.
